Samsung NP
Порты и интерфейсы
На передней панели нетбука Samsung NP расположены:
- картридер;
- активация питания происходит при помощи ползунка;
- выходы звуковой системы, динамики .

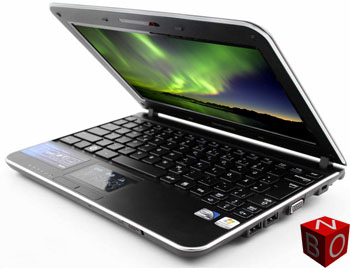

Справа имеются:
- 2USB, 2.0;
- порт VGA;
- гнездо для замка Kensington.
Слева размещены:
- разъем питания;
- RJ-45, Ethernet;
- вентиляционная решетка;
- USB-порт, 2.0;
- аудиовход;
- аудиовыход.
На задней стороне нетбука наличествует только соединительные петли и крупный, занимающий почти всю панель аккумулятор.

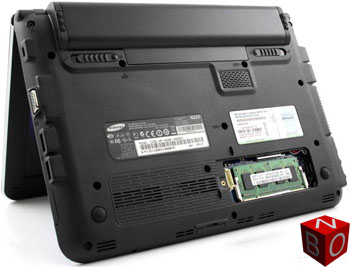

На днище мобильного компьютера Samsung NP находятся:
- защелки, наклейки, резиновые ножки;
- отверстия системы охлаждения;
- защитные крышки, при удалении которых пользователю становятся доступны аккумулятор, модуль памяти, жёсткий диск и другие значимые части портативного устройства.
Заряда 6-ячеечной, литиево-ионной, 48 Вт/ч, питающей нетбук вышеобозначенной модели, батареи хватает приблизительно на 525 минут автономной работы в режиме чтения, при повышении нагрузки данный показатель уменьшается до 5 часов 50 минут.

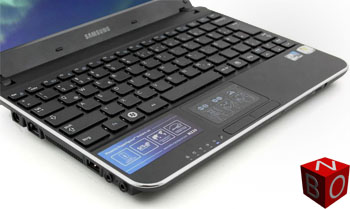

В меру упругая, раздельная, 83-клавишная, размер клавиш равен13,5*13,5мм, со стандартной раскладкой клавиатура в целом удобна и не вызывает существенных нареканий.
Непосредственно под основным устройством ввода информации находится достаточно крупная (64*40 мм), слегка утопленная, имеющая области вертикального и горизонтального скроллинга и поддерживающая функцию multitouch сенсорная панель, рядом с которой наличествует встроенный микрофон.
Немного ниже и левее сенсорной панели предусмотрено пространство для пяти индикаторов, светодиодные огоньки которых сигнализируют о работе:
а) Caps Lock;
б) жесткого диска;
в) беспроводной сети;
г) уровень заряда батареи;
д) состояние питания.
Для удобства любителей программ, позволяющих общаться через интернет-ресурс с использованием видео, в центральную часть верхней кромки экрана вмонтирована 0,3Мп веб-камера.

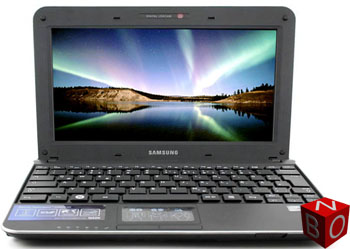

Матовая, 10,1-дюймовая, кинематографическая, 16:10, жидкокристаллическая матрица со светодиодной подсветкой и разрешающей способностью равной 1024×600 пикселей имеет хорошие углы обзора и продуцирует достаточно качественное и насыщенное изображение.
Технические характеристики Samsung NP
| Процессор | Intel Atom N450 1,66 ГГц |
| Материнская плата | Intel NM10 |
| Память | 1024 МБ PC2-5300 (800 МГц) DDR2 SODIMM |
| Жесткий диск | 250 GB – 5400 об / мин, 250GB 5400rpm ST9250315AS |
| Видеокарта | Intel Graphics Media Accelerator 3150 |
| Дисплей | 15,4-дюймовый, глянцевый 16:10, 1280×800 пикселей, WXGA BrightView TFT дисплей |
| Звуковая плата | Realtek ALC269 @ Intel 82801GBM ICH7-M – High Definition Audio контроллер |
| Интерфейсные порты | 3 USB, VGA, замок Kensington, аудио соединения: 2, устройство считывания карт: SD, MMC, SDHC, |
| Устройсвтва ввода | Клавиатура, сенсорная панель (Touchpad), TrackPoint |
| Сетевые возможности | Marvell 88E8040 Юкон PCI-E (10/100), Atheros AR9285 адаптер беспроводной сети (BG), Bluetooth 2.1 + EDR Bluetooth |
| ОС | Microsoft Windows 7 для начинающих 32 бит |
| Электропитание | 48 Вт / ч литий-ионная батарея, 6 ячейки |
| Габариты | 27,5 х 264 х 188,9 |
| Вес | 1,28 кг, батарея: 0,288 кг |
- выключите ноутбук через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед тем как начинать ремонт извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука Samsung NP и корпуса ноутбука Samsung NP
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
- после сборки ноутбука проверьте правильность работы всех его узлов, удачи!
