Samsung N120
Порты и интерфейсы
На передней панели Samsung N120 расположены кардридер и семь светодиодных индикаторов.
Справа имеются:
- аудиовход;
- аудиовыход;
- USB, 2.0;
- порт VGA;
- гнездо для замка Kensington;
- кнопка включения лэптопа.
Справа размещены:
- разъем питания;
- RJ-45, Ethernet;
- вентиляционная решетка;
- 2USB-порта, 2.0.

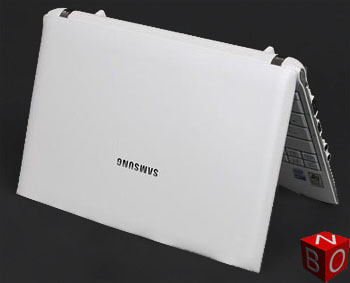

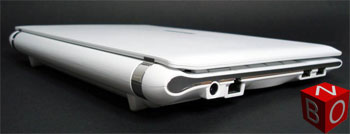

На задней стороне нетбука наличествует только соединительные петли и крупный, занимающий почти всю панель аккумулятор.

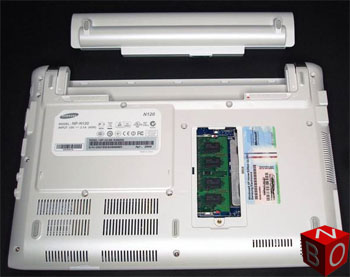

На днище мобильного компьютера Samsung N120 находятся:
- защелки, наклейки, резиновые ножки;
- отверстия системы охлаждения;
- защитные крышки, при удалении которых пользователю становятся доступны аккумулятор, модуль памяти, жёсткий диск и другие значимые части портативного устройства.
Заряда 6-ячеечной, литиево-ионной, 66 Вт/ч, питающей ноутбук вышеобозначенной модели, батареи хватает приблизительно на 650 минут автономной работы в режиме чтения, при повышении нагрузки данный показатель уменьшается до 5 часов.

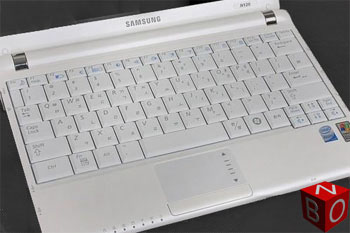

В меру упругая, полноразмерная, со стандартной раскладкой клавиатура, на которой буквы латиницы и кириллицы нанесены различными тонами, а спецсимволы отмечены голубым цветом, в целом удобна и не вызывает существенных нареканий.
Непосредственно под основным устройством ввода информации находится достаточно крупный, слегка утопленный, оснащенный всего одной клавишей манипулятора, тачпад, на котором отмечена зона вертикального скроллинга.
Немного ниже и левее сенсорной панели предусмотрено пространство для семи индикаторов, светодиодные огоньки которых сигнализируют о работе:
а) Num Lock;
б) Caps Lock;
в) Scroll Lock;
г) жесткого диска;
д) беспроводной сети;
е) уровень заряда батареи;
ж) состояние питания.
Для удобства любителей программ, позволяющих общаться через интернет-ресурс с использованием видео, в центральную часть верхней кромки экрана вмонтирована 1,3Мп веб-камера.

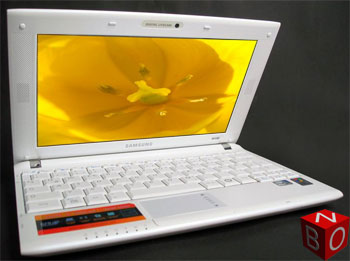

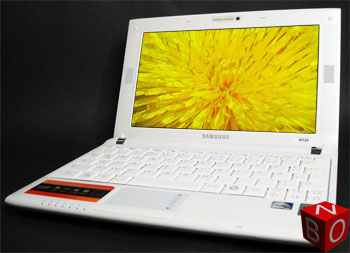

Глянцевая, 10,1-дюймовая, кинематографическая, 16:10, жидкокристаллическая матрица со светодиодной подсветкой и разрешающей способностью равной 1024×600 пикселей имеет хорошие углы обзора и продуцирует достаточно качественное и насыщенное изображение.
Технические характеристики Samsung N120
| Процессор | Intel Atom N270 1,6 ГГц |
| Материнская плата | Intel 945GSE |
| Память | 1024 MB DDR2-533 МГц, макс. 2 048 MB, 1слот |
| Оптический привод | Matshita DVD-RAM UJ-851S LightScribe |
| Жесткий диск | Samsung HM160HI, 160Гб 5400об\мин |
| Видеокарта | Intel Graphics Media Accelerator (GMA) 950 |
| Дисплей | 10,1 дюймовый 16:10, 1024×600 пикселей, SuperBright, светодиодный, глянцевый |
| Звуковая плата | Realtek ALC272 @ Intel 82801GBM ICH7-M – Высокая [Definition Audio контроллер B-0] |
| Интерфейсные порты | 3USB, VGA, замок Kensington, микрофон, наушники, устройство считывания карт: 3-в-1 SD / SDHC / MMC, |
| Сетевые возможности | Marvell Yukon 88E8040 PCI-E (10/100), Atheros AR5007EG адаптер беспроводной сети (BG), 2.0 + EDR, Broadcom 2045 Bluetooth |
| ОС | Microsoft Windows XP Home 32 Bit |
| Электропитание | 66 Вт / ч литий-ионная батарея, 6 ячейки, 5900 мАч, 11,3 V |
| Габариты | 29,8 х 272 х 188,5 |
| Вес | 1,3 кг питания: 0,37 кг |

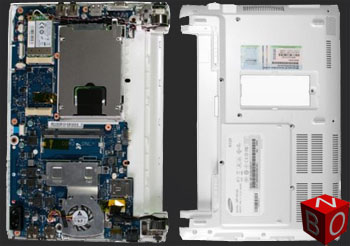

- выключите ноутбук через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед тем как начинать ремонт извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука Samsung N120 и корпуса ноутбука Samsung N120
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
- после сборки ноутбука проверьте правильность работы всех его узлов, удачи!
