Panasonic CF U1
Миниатюрный, легкий, защищенный,
сделанный из ударопрочного пластика
и магниевого сплава, ноутбук
Panasonic Toughbook FC-U1
остается в рабочем состоянии
даже после падений со 180см высоты

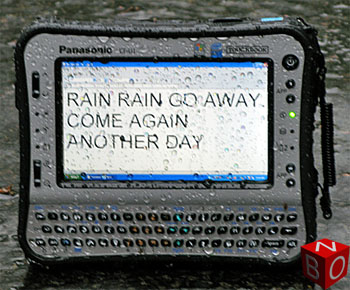

нахождения в условиях высокой
запыленности и влажности,
которые могут доходить
до показателя IP65 и
пребывания в температурном
диапазоне достигающем 80оС,
от –20 до + 60, что гарантировано
требованиями высокого военного
стандарта MIL-STD-810G
в соответствии с которыми
он изготовлен.
Но достоинства портативного
компьтера Panasonic Toughbook FC-U1
заключается не только в корпусе,
способном выдерживать экстремальные перегрузки,
его начинка не менее привлекательна –
это и новейший процессор Intel Atom,
работающий в режиме пониженного
энергопотребления, и 5,6 -дюймовый,
антибликовый экран, способный продуцировать
сочную картинку даже
при прямых солнечных лучах,
и сменный SSD накопитель,
и 9-ти часовая автономная работа,
и горячая смена питающих элементов,
и многое-многое другое,
делающее модель гордостью компании Panasonic.
Порты и интерфейсы

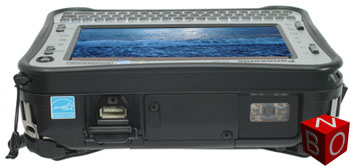

На верхней панели ноутбука Panasonic FC-U1 расположены два отверстия для Kensington кабеля и USB-порт, 2.0.
Слева имеются отверстие,
предназначенное для стилуса и крышка,
за которой скрываются разъем питания
и переключатель беспроводной сети.

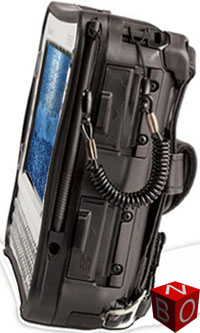

Справа находятся еще один держатель пера и,
следующие плотно прикрытые крышками
составляющие мобильного компьютера
Panasonic Toughbook FC-U1:
- слот для SD Card;
- индикатор карт памяти SD;
- аудиовход;
- аудиовыход.

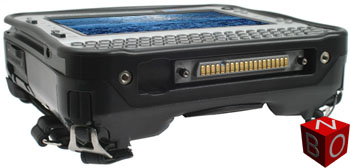

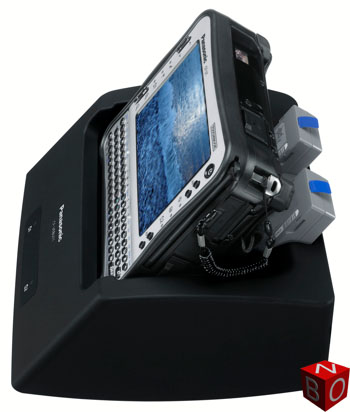

Снизу наличествует только разъем для присоединения док-станции (порт-репликатор).

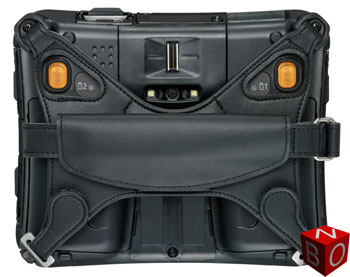

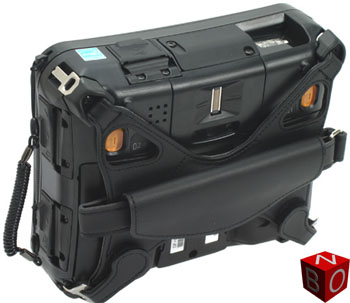

Сзади размещены, надежно защищенные отсеки для батарей, оснащенные индикаторами, слот для SIM-карты и динамик или отверстия, через которые льется сигнал продуцируемый встроенной звуковой системой.
Заряда литиево-ионной, снабжающей энергией ноутбук вышеобозначенной конфигурации, батареи хватает приблизительно на 9 часов автономной работы, результат может варьировать, чем выше нагрузка, тем меньше показатель и наоборот.
Полная зарядка абсолютно разряженного аккумулятора занимает около 10 часов при включенном лэптопе и 7 при выключенном.

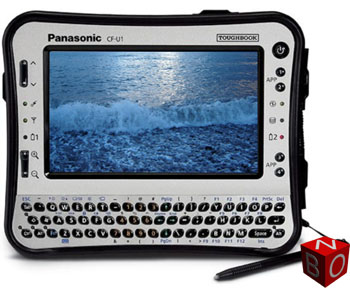

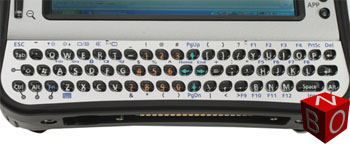

Оригинальная, 61-клавишная, защищенная, исполненная в виде кнопок листообразной формы, мини-клавиатура в целом удобна и не вызывает существенных нареканий.

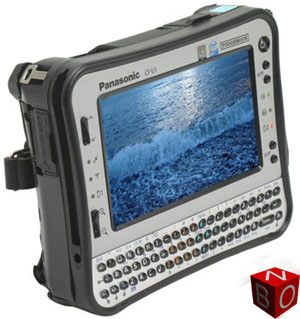

По обеим сторонам миниатюрного экрана, описываемой модели Toughbook FC-U1 отведено место для двух блоков кнопок и индикаторов.

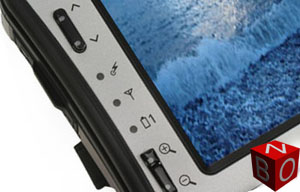

Индикационные огоньки той группы, которая находится левее между кнопками прокрутки и масштабирования, реагируют на изменение в работе таких деталей и функций как:
1) беспроводная локальная сеть;
2) беспроводная глобальная сеть;
3) уровень заряда первой батареи.

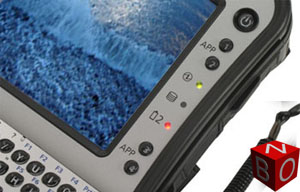

Индикаторы, помещенные правее, между второй и третьей кнопками быстрого вызова приложений, информируют о:
1) состоянии питания лэптопа;
2) работе флеш-накопителя;
3) уровне заряда второго аккумулятора.

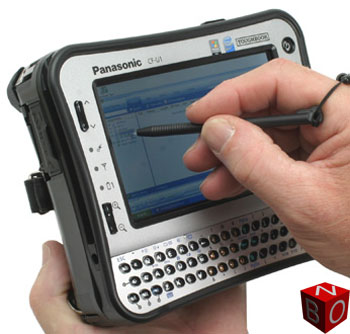

5.6-дюймовый, широкоформатный WSVGA тип TFT с cенсорным антиотражающим покрытием дисплей, разрешающая способность равна 1024×600 пикселей на дюйм, имеет яркость позволяющую продуцировать качественное и насыщенное изображение даже при ярком дневном освещении в солнечный день.
Помимо всего вышеобозначенного стоит заметить, что FC-U1 оснащен следующим перечнем улавливающих устройств:
- антенна беспроводной связи WAN;
- антенна беспроводной локальной сети LAN;
- антенна Bluetooth;
- антенна GPS.
Технические характеристики Panasonic CF U1
| Процессор | Atom Z520, 1,33 ГГц, FSB 533 МГц, 512 КБ L2 |
| Материнская плата | Intel System Controller Hub |
| Память | 2Гб SDRAM DDR2асширяемая до 4Гб |
| Накопитель | 16Гб (Solid State Disk, 32Гб опционально) |
| Видеокарта | Intel SCH GMA500 встроенный видеоконтроллер, макс. 256MB UMA VRAM |
| Дисплей | 5,6 дюйма, антибликовый WSVGA, 1024 x 600 пикселей |
| Звуковая плата | Воспроизведение WAVE и MIDI, монофонический динамик,поддержка подсистемы Intel High Definition Audio |
| Интерфейсные порты | SD / SDHC, Contact Smart Card, считыватель магнитных карт, аудиовход (Mini-jack, 3.5 DIA, импеданс 32 Ом, выходная мощность 4 мВт х 2 стерео), аудиовход (Mini-jack, 3.5 DIA, стерео), USB 2.0, Cradle I/O х 1 (специальный 19-контактный разъем) |
| Устройсвтва ввода | Клавиатура, ·сенсорный экран, стилус |
| Сетевые возможности | IEEE802.11a / IEEE802.11b / IEEE802.11g / IEEE802.11n, Bluetooth v2.0 + EDR |
| ОС | Windows XP / Windows Vista |
| Электропитание | Литий-ионная (7.2В, 2900мAч) x 2 ячейки с возможностью “горячей замены” |
| Габариты | 2557 х 184 х 151 |
| Вес | 1,06 кг |
- выключите ноутбук через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед ремонтом ноутбука Panasonic CF U1 извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука Panasonic CF U1 и корпуса ноутбука Panasonic CF U1
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
