MSI E7235
Порты и интерфейсы
На передней, свободной от разъемов панели ноутбука MSI E7235 располагаются только отверстия относящиеся к встроенной звуковой системе, динамики.
Слева имеются:
- гнездо для Kensington замка;
- RJ-11, модем;
- RJ45, Ethernet;
- 2USB-порта, 2.0;
- оптический привод.
Справа размещаются:
- слот для ExpressCard/34;
- картридер SD\MMC\MS\MSPro;
- USB-порт, 2.0;
- eSATA;
- IEEE1394, (FireWire);
- аудиовход, 2;
- аудиовыход;
- аудиовыход, (S/PDIF) – вентляционная решетка.
На задней стороне MSI E7235 находятся:
- вентиляционные отверстия;
- HDMI;
- VGA;
- разъем питания.

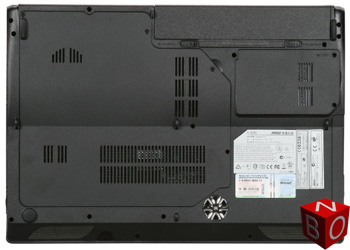

На днище мобильного компьютера MSI E7235 наличествуют:
- защелки, наклейки, резиновые ножки;
- отверстия системы охлаждения;
- аккумуляторный блок;

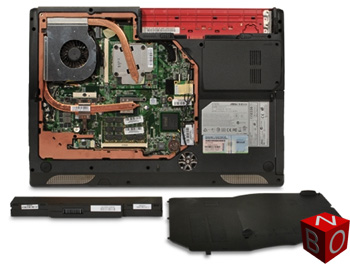

- защитные крышки, при удалении аккумулятора пользователю становятся доступны модуль памяти, жёсткий диск и другие значимые части портативного устройства.
6-ячеечного, литий-ионного аккумулятора, поддерживающего лэптоп вышеобозначенной модели в рабочем состоянии в отдалении от сети переменного тока, хватает на 360 минут автономной работы в режиме чтения, при повышении нагрузки этот показатель сокращается незначительно.

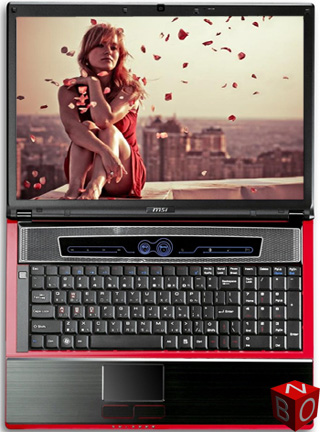

В меру упругая, полноразмерная, с выделенным цифровым блоком, 104-кнопочная клавиатура, на которой буквы латиницы и кириллицы нанесены разным кеглем и шрифтом, в целом удобна и не вызывает существенных нареканий.
Непосредственно под символьным блоком находится достаточно крупная, четкоочерченная сенсорная панель, чуть ниже которой разработчики поместили две кнопки манипулятора.
На некотором расстоянии от тачпада немного ниже уровня манипуляторных кнопок отведено место для семи светодиодных индикаторов:
- беспроводная связь;
- уровень заряда аккумулятора;
- спящий режим;
- жесткий диск;
- Num Lock;
- Caps Lock;
- Scroll Lock.
На несколько сантиметров выше основного устройства ввода информации проектанты предусмотрели пространство для девяти дополнительных клавиш:
- предыдущий трек;
- остановка;
- пауза\проигрывание;
- переход к последующей композиции;
- режим экономии;
- Turbo Drive Engine+;
- Bluetooth;
- Wireless;
- Веб-камера.

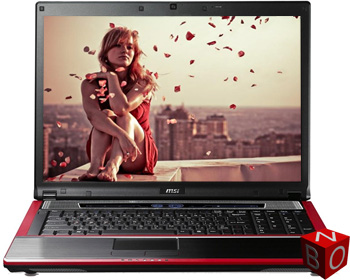

Глянцевая, 17-дюймовая, кинематографическая, 16:9, ЖК-матрица с разрешением 1600 x 900 пикселей на дюйм, WSXGA+, изготовленная с применением фирменной технологии Amazing Crystal Vision, имеет приемлемые углы обзора и продуцирует достаточно качественное и насыщенное изображение.
Для удобства любителей программ, позволяющих общаться через интернет-ресурс с использованием видео, в центральную часть верхней кромки экрана вмонтирована цифровая 2,0Мп веб-камера, рядом с которой можно увидеть встроенный микрофон.
Технические характеристики MSI E7235
| Процессор | Intel Core 2 Duo Mobile Processor Technology, 2.0 – 2.4 ГГц (Max turbo Frequency), 3 Mб |
| Материнская плата | Intel PM45+ICH9 |
| Память | 2Гб x 2 DDR2 800Мгц, 8 Тб |
| Оптический привод | DVD+-RW/Super Multi |
| Жесткий диск | SATA от320Гб, 7200об\мин |
| Видеокарта | NVIDIA 130 M-GT, 512 Mб DDR3 VRAM, PCI Express – MXM |
| Дисплей | 17″, TFT, ACV(Amazing Crystal Vision), 1600 x 900, WSXGA+, глянец |
| Звуковая плата | PCI Express – MXM |
| Интерфейсные порты | 2 USB, карт-ридер, SD/MMC/MS/MS Pro, HDMI, аудиовход, аудтовыход, VGA, RJ-45, PCI Express, eSATA |
| Устройсвтва ввода | Клавиатура, сенсорная панель (Touchpad) |
| Сетевые возможности | Модем 56K, локальная сеть 10/100/1000 Mbps Gigabit Ethernet, WLAN Built-in 802.11b/g/n WLAN Card, Bluetooth |
| ОС | Windows 7 Home Premium |
| Электропитание | Li-ion, 6 ячеек |
| Габариты | 395 X 278 X 26.5~35мм |
| Вес | 3.2 кг |
- начинаем ремонт с отключения ноутбука через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед ремонтом ноутбука MSI E7235 извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука MSI E7235 и корпуса ноутбука MSI E7235
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
- после сборки ноутбука проверьте правильность работы всех его узлов, удачи!
