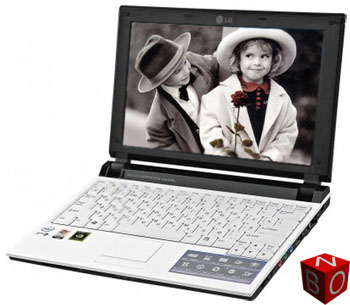

LG A1
Порты и интерфейсы

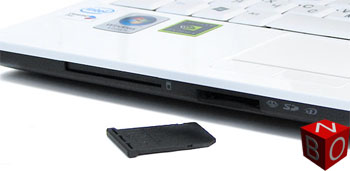

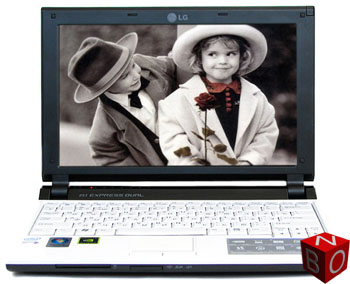

На передней панели ноутбука LG A1 находятся только картридер, SD/MMC/MS/MS Pro/xD-Picture и слот для , Compact Flash Card.

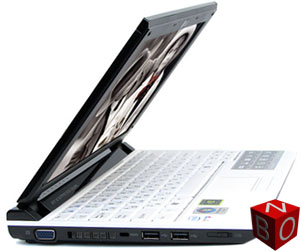

Слева имеются:
- VGA;
- вентиляционная решетка;
- гнездо для Kensington замка;
- 2USB-порта, 2.0;
- ползунковый активатор питания лэптопа.

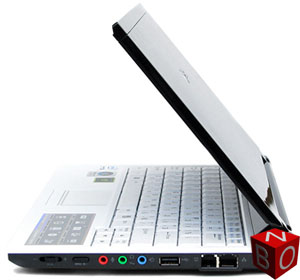

Справа размещаются:
- регулятор громкости;
- линейный вход;
- аудиовход;
- аудиовыход, S/PDIF;
- USB-порт, 2.0;
- RJ45, Ethernet;
- RJ-11, модем;
- разъем питания.
На задней стороне LG A1 разъемы отсутствуют вовсе, практически вся торцевую поверхность занимает массивная аккумуляторная батарея.

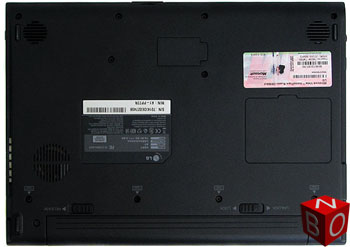

На днище мобильного компьютера LG A1 наличествуют:
- защелки, наклейки, резиновые ножки;
- отверстия системы охлаждения;
- защитные крышки, при удалении которых пользователю становятся доступны батарея, модуль памяти, жёсткий диск и другие значимые части портативного устройства.
Заряда литиево-ионной, 26,6 Вт\ч, питающей ноутбук вышеобозначенной модели, батареи хватает приблизительно на 1,5 часа автономной работы в режиме максимального энергопотребления, при повышении нагрузки данный показатель естественно возрастает.

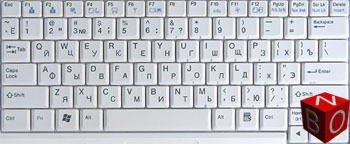

В меру упругая, слегка уменьшенная (размер буквенных клавиш 17,5 мм), 84-кнопочная клавиатура, на которой буквы латиницы и кириллицы нанесены одинаковым цветом, кеглем и шрифтом, что доставляет определенные проблемы, в целом удобна и не вызывает существенных нареканий.
Непосредственно под основным устройством ввода информации находится слегка утопленная, четкоочерченная, сенсорная панель, чуть ниже которой имеются две манипулятивные кнопки.

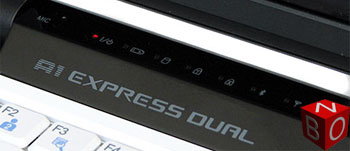

На несколько сантиметров выше символьного блока в левом верхнем углу немного правее отверстия встроенного микрофона производители отвели место для семи светодиодных индикаторов:
- подключение к источнику питания;
- состояние заряда аккумулятора;
- обращение к жесткому диску;
- верхний регистр, CapsLock;
- цифровая клавиатура, NumLock;
- вкл\откл Bluetooth;
- соединение\рассоединение с использованием Wireless LAN.

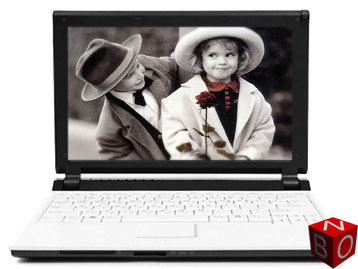

Глянцевая, 10,9-дюймовая, 15:9, TFT-матрица с разрешающей способностью равной 1280х768 пикселей (WXGA) имеет приемлемые углы обзора и продуцирует достаточно качественное и насыщенное изображение.
Технические характеристики LG A1
| Процессор | Intel® Core™ Duo U2500, 1.2 ГГц, 2 Мб L2 533 МГц |
| Материнская плата | Mobile Intel® 945GM Express |
| Память | DDR2, 512Мб, 667 МГц |
| Оптический привод | DVD Super Multi |
| Жесткий диск | 80 Гб (4200 rpm PATA) |
| Видеокарта | Intel® GMA 950, до 256 Мб (DVMT) |
| Дисплей | 10,6 “, 1280×768, TFT |
| Звуковая плата | SRS WOW HD, 24-бит High Definition |
| Интерфейсные порты | 3USB 2.0, VGA, HDMI, 3USB ,2.0, аудиовход, аудиовыход, Kensington Lock, VGA, RJ-45, RJ-11, картридер 5 в 1, SD/MMC/MS/MSPRO/xD, выход на наушники/SPDIF (mini-jack 3,5 мм), вход микрофона (mini-jack 3,5 мм), линейный вход (mini-jack 3,5 мм), картридер SD/MMC/xD/MS/MS Pro |
| Устройсвтва ввода | Клавиатура, сенсорная панель (Touchpad) |
| Сетевые возможности | Факс-модем: 56 кб/сек, LAN: 10/100 мбит/сек, WLAN: 802.11a/b/g, Bluetooth® 2.0+EDR |
| Электропитание | Li-Ion, 6 элементов, 26,6 Вт*ч |
| Габариты | 271x195x22,9 мм |
| Вес | 1,0 кг |
- начинаем ремонт с отключения ноутбука через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед ремонтом ноутбука LG A1 извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука LG A1 и корпуса ноутбука LG A1
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
- после сборки ноутбука проверьте правильность работы всех его узлов, удачи!
