Fujitsu-Siemens Amilo Mini Ui3520
Бесшумный, слабонагревающися, функциональный, производительный, основанный на хорошо зарекомендовавшем себя процессоре Intel Atom N270 с тактовой частотой равной 1,6 ГГц и оснащенный ярким, ультратонким, кинематографическим дисплеем, продуцирующим достаточно четкое и насыщенное изображение, ноутбук Fujitsu-Siemens Amilo Mini Ui3520 явится отменным решением для любого, кто хочет приобрести отличное портативное устройство, в котором соотношение цены и качества оптимально.
Элегантный, миниатюрный, легкий, имеющий прочную и качественную оболочку и демонстрирующий хорошие показатели при тестировании, определяющем время автономной работы, мобильный компьютер Fujitsu-Siemens Amilo Mini Ui3520 – это превосходный офисный помощник, который может стать постоянным спутником во всех деловых поездках и путешествиях своего владельца.
Порты и интерфейсы
На передней панели ноутбука Fujitsu Siemens Amilo Mini Ui3520 находятся:
- блок светодиодных индикаторов, хорошо видимых даже при закрытой крышке лэптопа;
- картридер, SD\SD HC\MS\ MS Pro;
- аудиовход;
- аудиовыход.
Справа размещены:
- ExpressCard/34;
- USB-порт, 2.0;
- RJ45, Ethernet;
- разъем питания.
Слева имеются:
- VGA- порт;
- USB, 2.0;
- вентиляционная решетка.
На задней стороне Fujitsu Siemens Amilo Mini Ui3520 разъемы отсутствуют вовсе располагаются.

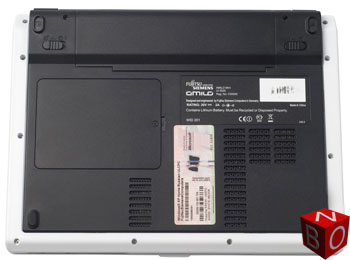

На днище мобильного компьютера FS Amilo Mini Ui3520 наличествуют: – защелки, наклейки, резиновые ножки; – отверстия системы охлаждения; – защитные крышки, при удалении которых пользователю становятся доступны аккумулятор, модуль памяти, жёсткий диск и другие значимые части портативного устройства.
Заряда 32 Вт\ч, 4-секционной, литиево-ионной, питающей ноутбук вышеобозначенной модели, батареи хватает приблизительно на 210 минут автономной работы в режиме чтения, при повышении нагрузки данный показатель сокращается до 2 часов с четвертью.

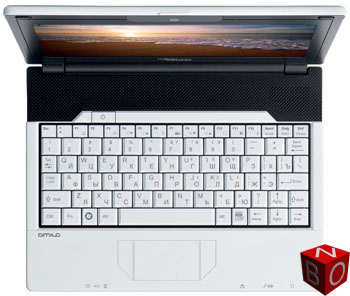

В меру упругая, уменьшенная (размер буквенных клавиш – 15×13 мм), со стандартной раскладкой клавиатура в целом удобна и не вызывает существенных нареканий.
Непосредственно под основным устройством ввода информации находится небольшой (25 х 15 мм), четко очерченный, оснащенный двумя кнопками манипулятора тачпад.
Манипуляционные кнопки имеют форму неравнобокой трапеции и расположены по обе стороны сенсорной панели.

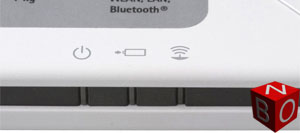

На несколько миллиметров левее тачпада предусмотрено пространство для трех светодиодных лампочек:
- питание лэптопа;
- заряд батареи;
- беспроводные интерфейсы.

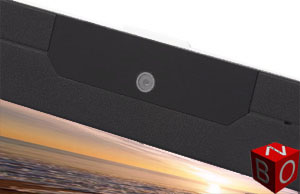

Для удобства любителей программ, позволяющих общаться через интернет-ресурс с использованием видео, в центральную часть верхней кромки экрана вмонтирована цифровая 1,3Мп веб-камера, правее которой можно видеть встроенный микрофон.
Матовая, 8,9-дюймовая, кинематографическая, 16:10, TFT матрица с разрешающей способностью равной 1024×600 пикселей (WSVGA) имеет хорошие углы обзора и продуцирует достаточно качественное и насыщенное изображение.
Технические характеристики Fujitsu-Siemens Amilo Mini Ui3520
| Процессор | Intel Atom N270 (1,6 ГГц) Кэш L2, Мб 0,5, |
| Материнская плата | Северный мост: Intel Calistoga-GSE i945GSE, южный мост: Intel 82801GBM ICH7-M |
| Память | 1Гб, (DDR-2 A-Data ADOPE1A083342) |
| Жесткий диск | 120Гб, (Toshiba MK1214GAH) |
| Видеокарта | Intel GMA 950 |
| Дисплей | 8,9″ TFT-дисплей, 1024×600 точек, Hannstar HSD089IFW1 |
| Звуковая плата | Realtek ALC269 |
| Интерфейсные порты | 2USB 2.0, VGA, RJ-45, Card Reader,ExpressCard 34 mm, разъем для наушников, вход для микрофона |
| Устройсвтва ввода | Клавиатура, сенсорная панель (Touchpad) |
| Сетевые возможности | Atheros AR5006X Сетевой адаптер Realtek RTL8139/810x |
| ОС | Windows XP Home Edition |
| Электропитание | 4-сегментный литий-ионный аккумулятор 2200 мАч 14,4 В (~31,7 Втч) |
| Габариты | 232,4x175x29/35,8мм |
| Вес | 1кг |
- выключите ноутбук через меню “Пуск” ( Пуск – Завершение работы – Выключить компьютер )
- перед ремонтом ноутбука Fujitsu-Siemens Amilo Mini Ui3520 извлеките аккумуляторную батарею и штекер зарядного устройства
- подготовьте место для матрицы ноутбука Fujitsu-Siemens Amilo Mini Ui3520 и корпуса ноутбука Fujitsu-Siemens Amilo Mini Ui3520
- выкрутите все имеющиеся болты из ноутбука, предварительно запомнив их местоположение
- помните, это пластмасс, и поговорка сила есть ума не надо тут не уместна
- корпус ноутбука и крышка матрицы разбираются без особых усилий
- перед сборкой ноутбука помните, что каждый болтик имеет специально отведенное ему место
- при подключении проводов и шлейфоф не перепутайте их местами
- шлейф от точпада, сенсорных панелей, доп кнонок – следует включать при выключенном состоянии
- usb camera, жесткий диск, привод, клавиатуру можно подключать в горячую, но рекомендуем не испытывать
