Как прошить флеш на матрице ноутбука DELL
Главная Новости сайта Nobo78.ru Как прошить флеш на матрице ноутбука DELL
Вы заменили матрицу на ноутбуке Dell и у Вас не корректно работает изменение яркости?
После замены экрана, матрица очень тускло светит?
Вам просто надо прошить флеш на матрице, и все будет ок!
Как это сделать?
Очень просто! По просьбам клиентов мы решили показать, как собрать самодельный переходник для прошивки матрицы.

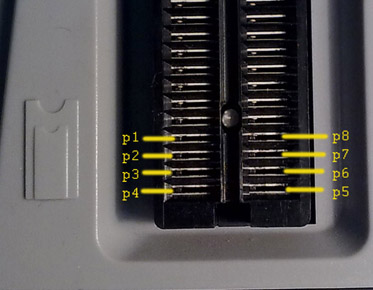

на фотографиях мы предоставили обозначение(наше обозначение) контактов
остается только правильно их соединить, либо вставить в программатор провода от шлейфа.
И так,
p1, p2, p3, p4, p7 замыкаем вместе и заводим их на шлейф на контакты A, C.
p5 – E
p6 – D
p8 – B
собрав переходник, выбираем микросхему для прошивки M24C02W, считываем со старой матрицы BIN файл и прошиваем новую матрицу.

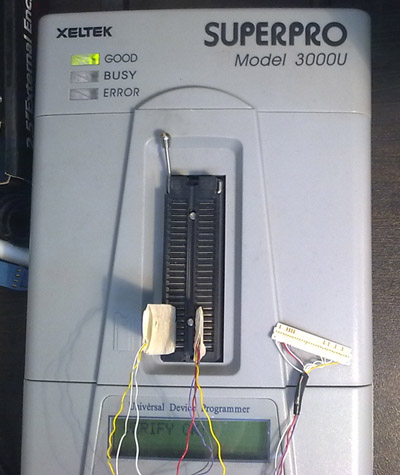

P.S. Все работы производились и тестировались на программаторе SuperPro.
